针对异地组网：FreeSWITCH（总部）+潮流小型IPPBX（分支机构）+终端解决方案、配置

在实际的公司应用中，经常会遇到异地的分支机构之间的通话需求，在这种环境下可以用FreeSWITCH作为汇接局的软交换系统，将多地的分支机构进行链接。作为汇接局的FreeSWITCH一般都是放在公网上，当然也可以在前面加防火墙，放在nat环境内。不过，在本片文章中为了更直观和更简单的配置，就将FreeSWITCH放到公网的阿里云上，这样方便读者去实现和配置（当然你要有自己的公网环境也可以）。

估计会有人提，既然我有公网的FreeSWITCH了，我直接将所以分机都注册的FreeSWITCH上不是更简单？

其实答案不是更简单，反而一点也不简单。下面我们来对比下两种方案：

方案一、分支机构通过公网直连FreeSWITCH

优点：

• 统一管理部署较简单。
• 每个分支会节省一个PBX的成本。

缺点：

• 如通过总部联接全部分支机构，大量内部通信交由Freeswitch处理，会大幅度额外增加企业总部带宽费用，容易形成通讯瓶颈，语音质量也较难保障。
• 分支机构扩大，会持续加重这一负担。

方案二、通过UCM61xx IPPBX星形组网

优点：

• 无论用户多少，每个分支之间都不互相干扰。
• 方便IT网管管理和添加用户。
• 号码段简短，而且每个分支都有自己特定的前缀号码，可以通过前缀判断来电分支。
• 公网的FreeSWITCH带宽和CPU压力小，只有两个分支机构之间的通话才到FreeSWITCH。
• 可以平滑扩容和迁移。

缺点：

• 配置相对稍微复杂点。
• 每个分支需要单独购买个PBX。

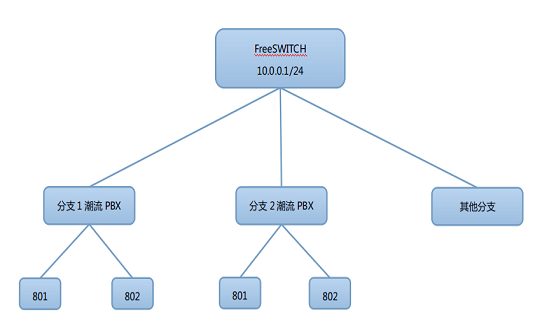

分析完毕，相信每个人都有自己的判断吧。一般能有异地分支通话的机构，人员肯定不会少。所以，还是方案二更加合理，下面就是方案二的一个简单的网络结构图：

• 本文的阿里云服务在IP设定为：10.0.0.1/24
• 分支机构1向阿里云注册的SIP帐号为：1001
• 分支机构2向阿里云注册的SIP帐号为：1002
• 其他分支拨打分支机构1需要加前缀为：2
• 其他分支拨打分支机构2需要加前缀为：3

如上图所示，分支机构的潮流PBX通过SIP网关注册的阿里云的FreeSWITCH上面，而潮流网络话机注册到本地分支机构。当本分支机构内部相互通讯，只需要拨打3位的分机号码就可以，如801；当需要拨打其他分支机构的电话需要加对应的字冠号，如3801。

当拨打同分支机构电话：

这种情况下，A（801）呼叫B（802），只通过潮流PBX即可完成整个呼叫流程。这样也减轻汇接局的FreeSWITCH压力，并且响应更快。

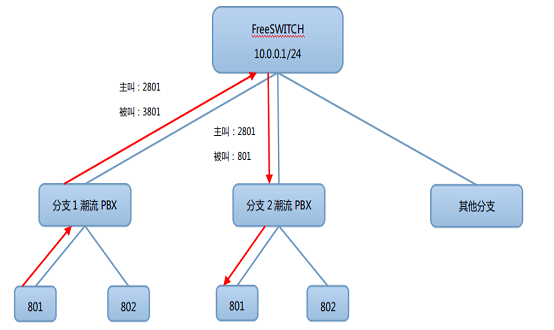

当拨打异地分支机构电话：

如上图所示，A（801） 呼叫B（3801），用户A先将呼叫送到潮流PBX（分支1）上，然后匹配路由，找到对应线路，然后送到阿里云的FreeSWITCH上；FreeSWITCH收到此呼叫，匹配路由对应到线路（分支2），然后将呼叫送到潮流PBX（分支2）上；当潮流PBX收到呼叫，根据对应的被叫号码，匹配到对应的话机用户B，并且来电显示为2801。到此整个呼叫流程走完。

具体配置如下：

潮流PBX（分支1）配置：

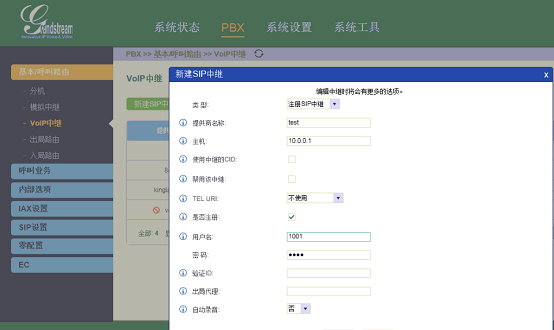

1、sip注册到阿里云服务器

进入基本/呼叫路由 --> VoIP中继 --> 新建SIP中继 --> 填写 提供商名称、 主机、取消勾选使用中继CID。

• 提供商名称：根据自己习惯填写；
• 主机：填写阿里云服务器ip；
• 用户名和密码：填写阿里云分配的，在本例子中用户名就是1001。

如下图，配置完成后点击保存。

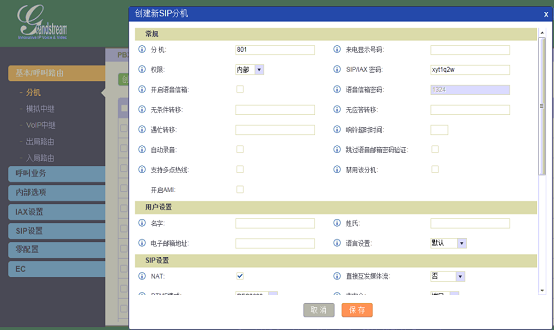

2、在PBX添加sip用户

进入基本/呼叫路由 --> 分机 --> 创建新SIP分机 --> 填写分机、权限、SIP/IAX密码。

• 分机：在本例中为801；
• 权限：为内部；
• SIP/IAX密码：根据自己需求更改。

3、话机注册到PBX

4、PBX路由配置

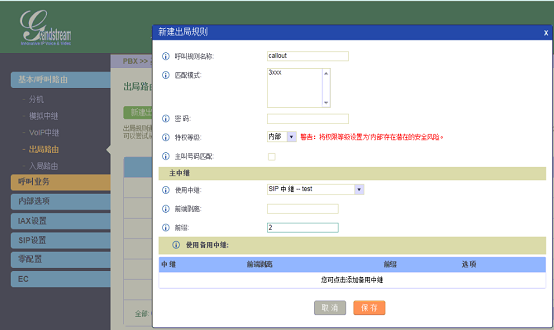

出局路由

进入基本/呼叫路由 --> 出局路由 --> 新建出局规则 --> 填写呼叫规则名字、匹配模式、特权等级、使用中继、前缀。

• 呼叫规则名称：可以根据自己需求填写；
• 匹配模式：在此例子中填写3xxx；
• 特权等级：选择内部；
• 使用中继：选择在第一步sip注册的中继；
• 前缀：填写2。

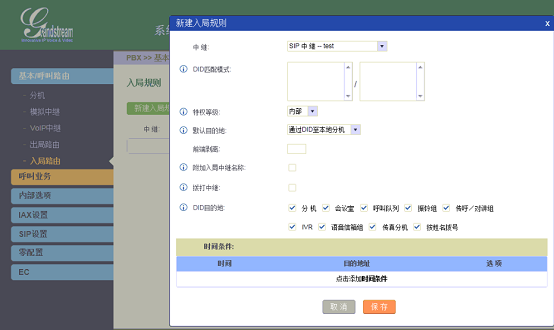

入局路由

进入基本/呼叫路由 --> 入局路由 --> 新建入局规则 --> 填写中继、特权等级、默认目的地、DID目的地。

• 中继：选择在第一步sip注册的中继；
• 特权等级：选择内部；
• 默认目的地：选择通过DID至本地分机。

潮流PBX（分支2）配置：（以下配置参考分支1相应的配置界面）

1、sip注册到阿里云服务器

进入基本/呼叫路由 --> VoIP中继 --> 新建SIP中继 --> 填写 提供商名称、主机、 取消勾选使用中继CID。

• 提供商名称：根据自己习惯填写；
• 主机：填写阿里云服务器ip；
• 用户名和密码：填写阿里云分配的，在本例子中用户名就是1002，配置完成后点击保存。

2、在PBX添加sip用户

进入基本/呼叫路由 --> 分机 --> 填写分机、权限、SIP/IAX密码。

• 分机：在本例中为801；
• 权限：为内部；
• SIP/IAX密码：根据自己需求更改。

3、话机注册到PBX

4、PBX路由配置

出局路由

进入基本/呼叫路由 --> 新建出局规则 --> 填写呼叫规则名字、匹配模式、特权等级、使用中继、前缀。

• 呼叫规则名称：可以根据自己需求填写；
• 匹配模式：在此例子中填写2xxx；
• 特权等级：选择内部；
• 使用中继：选择在第一步sip注册的中继；
• 前缀：填写3。

入局路由

进入基本/呼叫路由 --> 新建入局规则 --> 填写中继、特权等级、默认目的地、DID目的地。

• 中继：选择在第一步sip注册的中继；
• 特权等级：选择内部；
• 默认目的地：选择通过DID至本地分机。

阿里云FreeSWITCH配置：

用户配置

在本例中使用的用户都是FreeSWITCH安装后，系统默认添加的用户（1001和1002）。这个用户可以根据自己需求进行修改，建议第一次测试时用默认用户即可。

Dialplan配置

在dialplan/default.xml里面添加以下配置

<extension name="call_branch1_out">
    <condition field="destination_number" expression="^2(\d+)$">
          <action application="bridge" data="${regex(${sofia_contact(internal/1001@${domain_name})}|^(.*)sip:1001@(.*)|%1sip:$1@%2)$}"/>
    </condition>
</extension>

<extension name="call_branch2_out">
    <condition field="destination_number" expression="^3(\d+)$">
          <action application="bridge" data="${regex(${sofia_contact(internal/1002@${domain_name})}|^(.*)sip:1002@(.*)|%1sip:$1@%2)$}"/>
    </condition>
</extension>

在上面配置都配置完成后，测试排错时，可以通过在FreeSWITCH抓包的方式来看。具体就是看FreeSWITCH收到的SIP消息中，收到的号码是否正确。以及，FreeSWITCH转发时发送的是否正确。除此之外，也可以通过看IPPBX的日志来判断。

OpenVPN功能

另外，潮流的IPPBX支持OpenVPN功能，将以OpenVPN客户端的形式接入到网络，能够帮助客户解决通信中的安全、穿透等问题，提高通信的稳定性，同时也给用户组网带来更多选择。

总结

本文的中心其实就是本分支的呼叫还在分支内走，与分支之间的呼叫在号码上加前缀，然后送到FreeSWITCH来处理。相对于所有网络话机都注册到公网的FreeSWITCH的方案，更加节约带宽。同时FreeSWITCH压力也没有那么大，无论分支内部还是分支之间的通话质量都更加清晰。这个方案最大的优点，就是通过SIP注册中继的方式。即便出网的带宽是ADSL拨号形式，也不会受到NAT的限制。除了上面分析网络上的优点，这种机构还有分布式的理念在里面。一是分支机构内添加内部的号码不用去FreeSWITCH上申请，只需在内部PBX申请分机，方便了网管操作；同时也防止出现多分支机构同一时间管理一台FreeSWITCH时造成配置混乱的问题。还有，当FreeSWITCH压力太大需要扩容，可以实现平滑扩容，可以无限增加汇接局的FreeSWITCH数量。
